LK-NY15D 1550nm gelombang mikro DFB laser Module
- Kamampuh Modulasi Langsung
- Luhur-Dinamis-Range
- 18 GHz Bandwidth
- Arus bangbarung low
- Kakuatan kaluaran tinggi
- 7pin pakét kukupu jeung konektor SMA
- Suhu kasus operasi: -40 nepi ka 70 ℃
- Ditingkatkeun Réliabilitas
Panjelasan Produk
LK-NY15D laser mangrupakeun-kinerja tinggi, langsung modulated Eupan Balik disebarkeun (DFB) laser dirancang pikeun broadband komunikasi serat optik linier. Ieu fungsi minangka substitusi unggul pikeun sistem kabel coaxial nalika ngirimkeun sinyal dina frékuénsi 12 GHz atawa 18 GHz.
LK-NY15D ningkatkeun reliabilitas jaringan komunikasi gelombang mikro ku cara ngirimkeun sinyal RF dina bentuk murni, anu sacara signifikan ningkatkeun kualitas sinyal dina spéktrum aplikasi sapertos jarak jauh anteneu, telemétri, waktos sareng distribusi sinyal rujukan, ogé garis ukur sareng tunda.
Runtuyan laser ieu gaduh isolator optik terpadu, cooler thermoelectric (TEC), thermistor, chip dioda laser, sareng photodiode monitor, sadayana disegel dina pakét kukupu 7-pin anu kuat pikeun mastikeun panyalindungan hermetic sareng kinerja optimal.
Spesifikasi téknis
| Ratings Maksimum Leres | ||||
|---|---|---|---|---|
| parameter | simbul | Mnt. | Max. | unit |
| Dioda laser maju ayeuna | If | - | 120 | mA |
| Dioda laser tegangan sabalikna | V | - | 1 | V |
| kakuatan hareup | Pf | - | 20 | dBm |
| PD tegangan sabalikna | V | - | 15 | V |
| Arus maju (PD) | Im | - | 2 | mA |
| hawa operasi | To | -40 | + 70 | ° C |
| suhu Storage | Ts | -55 | + 85 | ° C |
| Panyimpenan kalembaban relatif | Sr | - | 85 | % |
| Spésifikasi Optik sareng Listrik (Tc=25°C) | |||||||
|---|---|---|---|---|---|---|---|
| parameter | simbul | Uji Kaayaan | min | ngetik | Max | unit | Catetan |
| panjang gelombang | λ | IF = AbdiOP, T = TOP | - | 1550 | - | nm | |
| prekuensi | - | Pilihan X | 0.1 | - | 12 | GHz | - |
| Pilihan ku | 1 | - | 18 | ||||
| Kakuatan Kaluaran Optik | P | IF=Iop | - | 10 | - | mW | 1 |
| Thershold ayeuna | Ith | λ=1550nm | - | - | 10 | mA | - |
| Operasi ayeuna | Iop | λ=1550nm | - | 55 | 100 | mA | - |
| Tegangan operasi | Vop | λ=1550nm | - | 1.5 | 2.5 | V | - |
| efisiensi lamping | SE | - | 0.2 | - | - | W / A | - |
| Rasio suprési sisi-mode | SMSR | λ=1550nm, IF=Iop | 30 | - | - | dB | - |
| Rative Inténsitas Noise | RIN | - | -150 | -130 | dB / Hz | - | |
| Bandwidth (-3dB, I=60mA) | S21 | Pilihan X | - | 12 | - | GHz | - |
| Pilihan ku | - | 18 | - | ||||
| Ngulangkeun kaleungitan | VSWR | Pilihan X | - | - | 2 | dB | - |
| Pilihan ku | - | - | 2.2 | ||||
| Input 1 dB Komprési | - | 15 | - | - | dBm | - | |
| Résistansi Térmistor | Rth | @25°C | - | 10 | - | Kohm | - |
| TEC ayeuna | It | - | - | - | 1.2 | A | 2 |
| tegangan TEC | Vt | - | - | 2.5 | V | 2 | |
| Kapasitansi (PD) | Ct | - | - | 20 | pF | - | |
| Ngawaskeun arus | Im | - | 0.10 | - | 2.0 | mA | - |
| Arus poék (PD) | Id | - | - | 50 | nA | - | |
Catetan:Kabéh chip laser asalna tina wafers nu geus Certified ngagunakeun loba wawakil alat nu kudu ngahontal hiji ngahasilkeun ditarima pikeun burn-in.
1. Suhu laser diatur 25 ℃, bias ayeuna di 55mA
2. Suhu bisi operasi -40 ~ 70 ℃
● Data Biasa
(λ=1550nm, TC = 25 ℃)

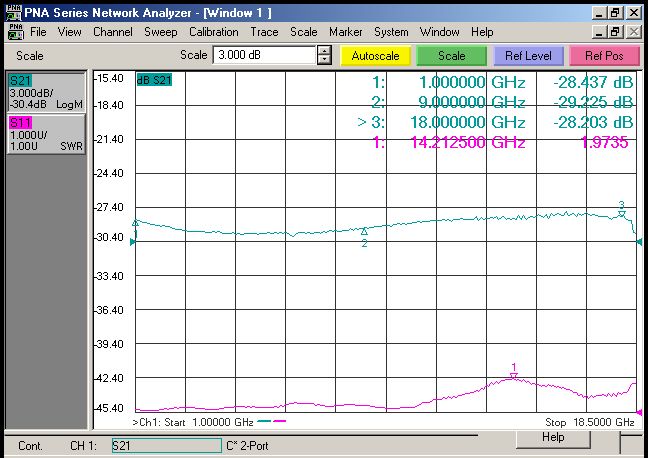

(Gbr. 1 Data X- Band S11 jeung S22)
(Gbr. 2 data Ku- Band S11 jeung S22)
● Skéma listrik
| kalungguhan# | fungsi |
| 1 | Térmistor |
| 2 | Térmistor |
| 3 | LD-(Bias) |
| 4 | PD+ |
| 5 | PD- |
| 6 | Cooler + |
| 7 | Cooler- |
| 8 | LD-(RF) |
| 9 | tanah |
● Gambar outline (Unit: mm[inci])
Panyambung RF: SMA
● Émbaran Mesen
Lembar 1:
| Code | Panjang gelombang has |
| 15 | 1550nm 7PIN pakét kukupu |
Lembar 2:
| Code | Bandwidth Analog |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ~ 18 GHz |
Lembar 3:
| Code | panyambung Tipe | nyarios |
| A | FC / APC | Single-mode 9 / 125 μm serat pigtail, 0.9mm, panjangna 1m |
| S | SC / APC | |
| N | Taya Panyambung |
● Pancegahan
Radius bending serat teu kurang ti 20 mm pikeun nyegah serat ruksak.
Pastikeun facet gandeng serat beresih saméméh nyambungkeun ka opto-circuit.
Perlindungan ESD anu cocog diperyogikeun dina panyimpenan, transportasi sareng panggunaan.
aplikasi
Komunikasi Data-Speed Luhur
Anteneu Remoting
Jaringan sélular sareng PCS
Pangiriman link RF analog
Komunikasi Militer
Tracking, Telemetry, sareng Kontrol
Sistem Telemétri
Militér jeung Pertahanan Systems
