LK-HSPD-Ku-CM High Speed InGaAs Photodetector
- Lebar Bandwidth, Laju Tinggi
- Incorporated Bias-T
- AC Gandeng
- Hermetically disegel, SMA Panyambung
- Arus Gelap Rendah, rasio sinyal-ka-noise anu luhur.
- Faktor Bentuk Leutik.
Panjelasan Produk
LK-HSPD-Ku-CM modul detektor-speed tinggi mangrupakeun transceiver optoeléktronik canggih, meticulously direkayasa pikeun cater duanana aplikasi processing sinyal digital sarta analog. modul ieu dilengkepan hiji InGaAs PIN photodiode, nu boasts rentang respon spéktral ti 1250 nepi ka 1650 nanometer, kaasup éléktronik cocog penting diperlukeun pikeun alignment sinyal optimal sarta udar.
LK-HSPD-Ku-CM sanggup nganteurkeun rubakpita 18 gigahertz, sahingga cocog pikeun komunikasi data-speed tinggi. modul ieu Powered by suplai + 5-volt, mastikeun operasi dipercaya jeung betah integrasi jeung sistem kakuatan aya. Éta patuh kana standar pikeun input serat 9/125-mikrométer mode tunggal, ngagampangkeun kasaluyuan sareng infrastruktur serat optik anu mapan. Output Radio Frékuénsi (RF) dilengkepan konektor SMA-cocog, nu meticulously impedansi-cocog jeung 50 ohm pikeun mastikeun rambatan sinyal efisien sarta réfléksi minimal.
LK-HSPD-Ku-CM diwangun kalayan prosés sealing hermetic, anu nyayogikeun panyalindungan lingkungan anu kuat sareng ningkatkeun daya tahan modul ngalawan Uap, lebu, sareng kontaminan poténsial sanésna, ku kituna mastikeun stabilitas sareng kinerja jangka panjang.
Spesifikasi téknis
| Has & Absolute Peunteun Maximum | ||||
|---|---|---|---|---|
| parameter | Sym. | ngetik | Peunteun | unit |
| Kisaran suhu panyimpenan | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Kisaran suhu kasus operasi | TC | 25 | -40 ～ +85 | ℃ |
| Tegangan bias | VR | 5 | -4.75 ～ +5.25 | V |
| Daya Input optik | panitik | + 10 | + 13 | dBm |
| Kaduruk-kaluar kakuatan optik | PB | - | + 16 | dBm |
| Suhu solder timah | Tp | 280（10s） | 330（10s） | ℃ |
| Karakteristik Listrik / Optik (TC = 22 ± 3 ℃) | |||||
|---|---|---|---|---|---|
| parameter | Sym | Uji Kaayaan | Nilai Parameter | unit | |
| Bentang panjang gelombang | λ | - | 1000 ~ 1650 | nm | |
| Rentang Frékuénsi | - | - | Ku-Band | - | |
| Bandwidth Sinyal Leutik | f-3dB | TC= 22 ± 3 ℃ | 0.1 ~ 18 | GHz | |
| Tanggung jawab | Re | VR, P.in= 1mW | λ = 1310nm | ≥ 0.75 | A / W |
| λ = 1550nm | ≥ 0.7 | ||||
| Amplitudo Flatness | A | TC =-40～+85 ℃ | ≤ ±1.5 | dB | |
| Kaluaran VSWR | VSWR | - | ≤ 2.5 | - | |
| Tegangan bias | VR | - | +5 | V | |
| RF Panyambung | - | - | SMA | - | |
| Kakuatan Optik Saturasi | Ps | VR, λ = 1550nm AC Modulated |
+ 13 | dBm | |
| Gelap Ayeuna | Id | VR | ≤ 10 | nA | |
| Saturasi RF Kaluaran Power | Petik | - | -10 | dBm | |
| Hasil Kaluaran | RL | - | 50 | Ω | |
● Kurva réspon has
(VR, λ=1550nm, TC = 25 ºC, Pin=0dBm)

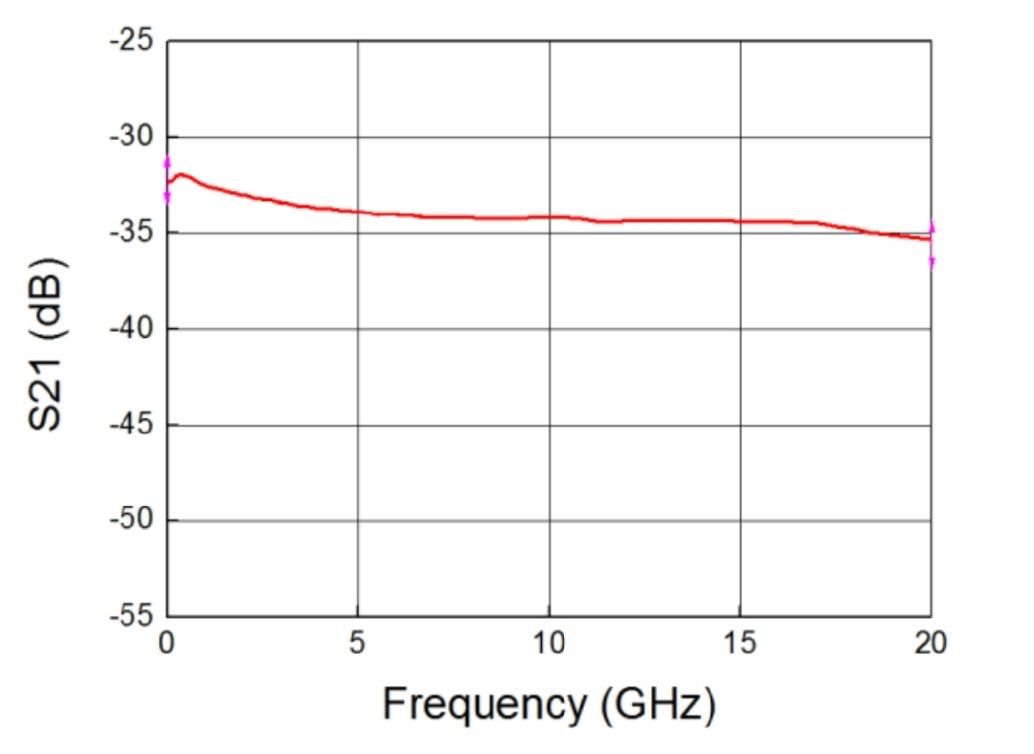

(Gbr. 1 Ku-Band Photodetector Frékuénsi Tanggapan)

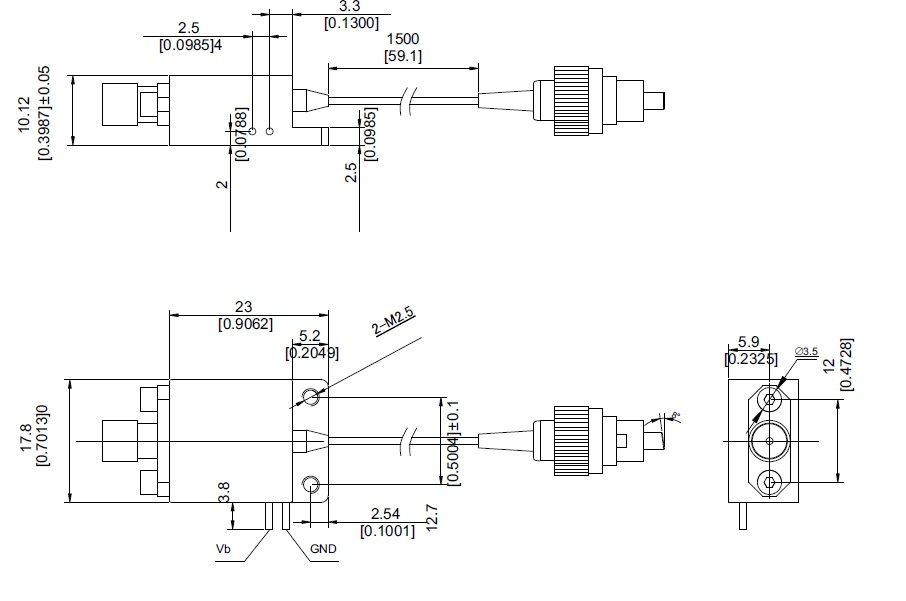

● Diménsi jeung Pin (Unit: mm[inci])
Panyambung RF: SMA
Catetan: ieu rev 1.1, Dibandingkeun jeung versi dikirim ka customer on April 14, 2023, diménsi sakabéh geus robah iwal serat buntut.
● Émbaran Mesen
Lembar 1:
| Code | Bandwidth Analog |
| Ku | 0.1 ～ 18 GHz |
Lembar 2:
| Code | nyarios |
| CM | ngaropéa |
Lembar 3:
| Code | panyambung Tipe | nyarios |
| N | Taya Panyambung | Single-mode 9/125 μm serat pigtail |
| A | FC/APC | |
| P | FC/PC |
● Pancegahan
Radius bending serat teu kirang ti 20mm pikeun Ngahindarkeun serat ruksak.
Pastikeun facet gandeng serat beresih saméméh nyambungkeun ka opto-circuit.
Perlindungan ESD anu cocog diperyogikeun dina panyimpenan, transportasi sareng panggunaan.
Kabéh photodetectors baku urang bisa ngaropéa kana modul！
aplikasi
Komunikasi serat optik
Radar Émbaran Processing
Perang éléktronik
Test Sinyal-speed tinggi sarta Pangukuran
Kaamanan jeung Panjagaan
