LK-HSPD High Speed ​​InGaAs Photodetector

  • Lebar Bandwidth, Laju Tinggi
  • Incorporated Bias-T
  • DC Gandeng
  • Hermetically disegel, SMA Panyambung
  • Arus Gelap Rendah, rasio sinyal-ka-noise anu luhur.
  • Faktor Bentuk Leutik.
panalungtikan

+ 86 29 88244373

Panjelasan Produk

Modul deteksi-speed tinggi LK-HSPD direkayasa pikeun ngalayanan panggunaan digital sareng analog. Modul ieu dilengkepan ku fotodioda PIN InGaAs anu gaduh panjang gelombang respon ti 1250 dugi ka 1650 nm, sareng alat éléktronik anu cocog.

LK-HSPD sanggup ngirimkeun rubakpita 8 GHz, 12 GHz, 18 GHz, 22 GHz, sareng 30 GHz. Operasi modul dumasar kana catu daya boh +3.3V atanapi +5V, gumantung kana modél khusus. Hal ieu dirarancang pikeun digawe sareng serat single-mode standar 9/125μm. Kaluaran RF gaduh konektor anu cocog sareng SMA atanapi konektor 2.92 mm, duanana sareng pertandingan impedansi 50 ohm.

LK-HSPD disegel sacara hermetik pikeun ngajagaan tina faktor lingkungan, ku kituna ningkatkeun daya tahan sareng reliabilitasna. Éta gaduh desain anu hampang, kalayan beurat kirang ti 15 gram, anu idéal pikeun aplikasi dimana beurat mangrupikeun faktor kritis. Modul ieu disertipikasi saluyu sareng Restriction of Hazardous Substances (RoHS) Directive 2.0, mastikeun patuh kana peraturan lingkungan sareng kaamanan anu ketat.

Spesifikasi téknis
Has & Absolute Peunteun Maximum
parameter Sym. ngetik Peunteun unit
Kisaran suhu panyimpenan TSTG -45 ～ +85 -55 ～ +100 ℃
Kisaran suhu kasus operasi TC 25 -40 ～ +85 ℃
Tegangan bias VR 3.3 atawa 5 2.8 nepi ka 5.25 V
Daya Input optik panitik +3 + 10 dBm
Kaduruk-kaluar kakuatan optik PB - + 13 dBm
Suhu solder timah Tp 280（10s） 330（10s） ℃
Eléktro / Karakteristik Optik ( TC = 22 ± 3 ℃ )
parameter Sym Uji Kaayaan Nilai Parameter unit
Bentang panjang gelombang λ - 1000 ~ 1650 nm
Rentang Frékuénsi - - C-Band X-Band Ku-Band Ku+-Band K+-Band PLUS -
Bandwidth Sinyal Leutik f-3dB TC= 22 ± 3 ℃ 0.1 ~ 8 0.3 ~ 12 0.8 ~ 18 2 ~ 22 2 ~ 30 0.3 ~ 18 GHz
Tanggung jawab Re VR , P.in= 1mW λ = 1310nm ≥ 0.85 ≥ 0.85 ≥ 0.8 ≥ 0.75 ≥ 0.75 ≥ 0.75 A / W
λ = 1550nm ≥ 0.95 ≥ 0.95 ≥ 0.75 ≥ 0.70 ≥ 0.65 ≥ 0.70
Amplitudo Flatness A TC =-40～+85 ℃ ≤ ± 1.5 ≤ ± 1.5 ≤ ±1.5 ≤ ± 2 ≤ ± 2 ≤ ± 1.5 dB
Kaluaran VSWR VSWR - ≤ 2 ≤ 2 ≤ 2.5 ≤ 2.5 ≤ 2.5 ≤ 2.5 -
Tegangan bias VR - + 3.3 + 3.3 + 3.3 + 3.3 +5 +5 V
RF Panyambung - - SMA SMA SMA 2.92mm 2.92mm SMA -
Kakuatan Optik Saturasi Ps VR , λ = 1550nm
AC Modulated		 +7 +7 +7 +7 +7 + 10 dBm
Gelap Ayeuna Id VR ≤ 10 ≤ 10 ≤ 10 ≤ 10 ≤ 10 ≤ 10 nA
Saturasi RF Kaluaran Power Petik - -10 dBm
Hasil Kaluaran RL - 50 Ω

● Kurva réspon has

(VR, λ=1550nm, TC =25 ºC, Pin=0dBm)

(Gbr.1 Réspon Frékuénsi Photodetector C-Band)

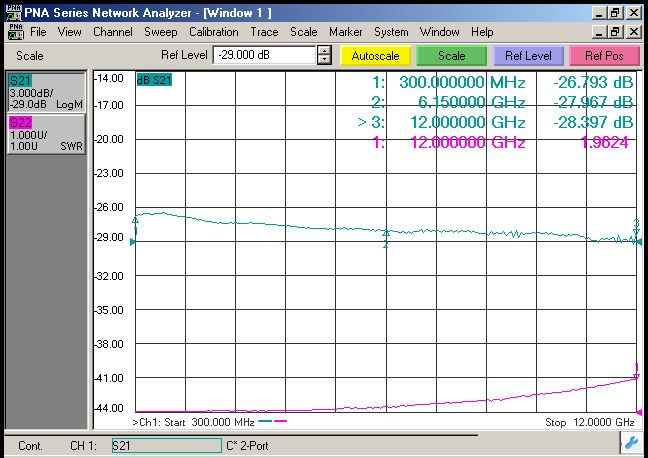

(Gbr.2 X-Band Photodetector Frékuénsi Tanggapan)

(Gbr.3 Réspon Frékuénsi Photodetector Ku-Band)

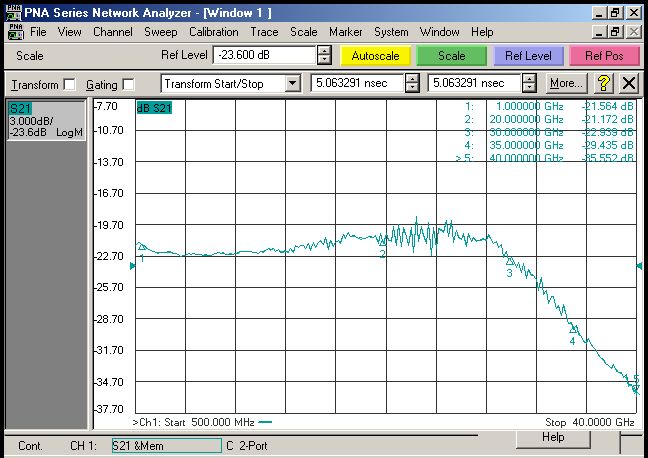

(Gbr.4 K+ -Tanggapan Frékuénsi Photodetector Pita)

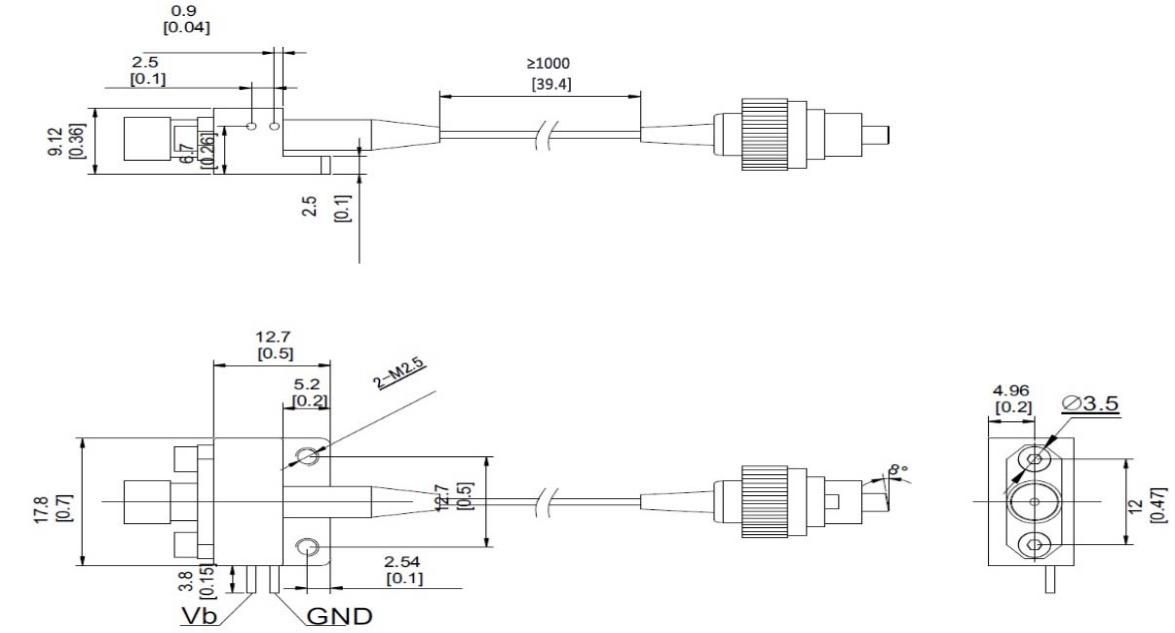

● Diménsi jeung Pin (Unit: mm[ inci])

Panyambung RF: SMA atanapi 2.92mm

● Émbaran Mesen

Lembar 1:

Code  Bandwidth Analog
C 0.1 ~ 8GHz
X 0.3 ～ 12 GHz
Ku 0.8 ～ 18 GHz
Ku+ 2 ~ 22 GHz
K+ 2 ~ 30 GHz
tambah 0.3 ～ 18 GHz

Lembar 2:

Code panyambung Tipe nyarios
N Taya Panyambung Single-mode 9/125 μm serat pigtail
A FC/APC
P FC/PC

● Pancegahan

  • Radius bending serat teu kirang ti 20mm pikeun Ngahindarkeun serat ruksak.

  • Pastikeun facet gandeng serat beresih sateuacan nyambungkeun ka opto-circuit.

  • Perlindungan ESD anu cocog diperyogikeun dina panyimpenan, transportasi sareng panggunaan.

Kabéh photodetectors baku urang bisa ngaropéa kana modul！

aplikasi

  • Komunikasi serat optik

  • Radar Émbaran Processing

  • Perang éléktronik

  • Test Sinyal-speed tinggi sarta Pangukuran

  • Kaamanan jeung Panjagaan

Produk Biomédis
