LK-DS-HES-S Radio Altimeter Simulator Kasus Standar (Disesuaikeun)
- rentang jangkungna simulasi lega (0 nepi ka 22000 luhur);
- Rasio Suprési Directivity Tinggi
- Akurasi altimeter simulasi tinggi (≥1‰)
- Konfigurasi simulasi opsional (ngadukung langkung ti 210 konfigurasi)
- Saklar manual sareng saklar otomatis;
- Miniaturization volume, kasaluyuan éléktromagnétik kuat, reliabiliti karya tinggi;
- Sababaraha mode kontrol: UART, LAN, jsb.
- Rupa-rupa tes standar panganteur platform kayaning PXI, VXI, LXI.
Panjelasan Produk
Runtuyan LK-DS-HES simulators radio altimeter ngagambarkeun kelas husus sistem tunda photoelectric, meticulously crafted pikeun minuhan tungtutan intricate tina ngembangkeun radio altimeter simulator, calibration, sarta perawatan. Sistem ieu didasarkeun ku téknologi canggih tina garis tunda serat-optik, anu ngagunakeun serat optik salaku médium transmisi sareng ngamangpaatkeun fenomena tunda cahaya pikeun akurat ngayakeun réplikasi rambatan spasial sinyal gelombang mikro RF. Pendekatan inovatif ieu ngamungkinkeun pikeun émulasi sareng kuantifikasi tepat pangiriman sinyal dina rupa-rupa altitudes.
Kontras sareng sistem garis tunda Surface Acoustic Wave (SAW) tradisional, séri LK-DS-HES nunjukkeun suite kamampuan anu ditingkatkeun:
Bandwidth Frékuénsi Lega; Suprési Directivity Superior; Manajemén Sinyal Transit Triple Maju:; Kahirupan Palayanan Manjang Tanpa Recalibration; Réliabilitas Gawé Dioptimalkeun;
Fitur-fitur canggih ieu nempatkeun séri LK-DS-HES salaku pilihan utama pikeun aplikasi simulator altimeter radio, ngaleuwihan kinerja sareng réliabilitas sistem garis tunda SAW konvensional.
Spesifikasi téknis
Eléktro / Karakteristik optik
| parameter | Nilai parameter | unit | nyarios | ||
| min | Has | Max | |||
| rentang frékuénsi | 4 | - | 4.6 | GHz | |
| Réspon amplitudo | - | ± 1.5 | ± 2 | dB | |
| Simulate jangkungna | 1 | - | 22000 | m | Extensible |
| Simulate akurasi jangkungna urang | 0.5% | 1% | - | - | |
| kakuatan input maksimum | - | 2 | ngaropéa | W | gelombang kontinyu |
| - | 100 | ngaropéa | W | Gelombang pulsa | |
| Input VSWR | - | 1.3 | 1.5 | - | |
| Kaluaran VSWR | - | 1.3 | 1.5 | - | |
| impedansi | - | 50 | - | Ω | |
| Simulate rentang adjustable atenuasi urang | - | 80 | ngaropéa | dB | |
| ratio suprési lempeng | 60 | 80 | - | dBc | |
| sinyal transit triple | teu | ||||
| Operasi Range Suhu | -40 | - | + 70 | ℃ | Disesuaikeun sareng kelas kualitas |
| Suhu Panyimpenan Rang | -55 | - | + 85 | ℃ | |
| Simulate jangkungna vs Suhu | - | - | 7 | ppm / ℃ | |
| Simulate akurasi vs Suhu | - | 3 | 6 | % / ℃ | Bisa dibales |

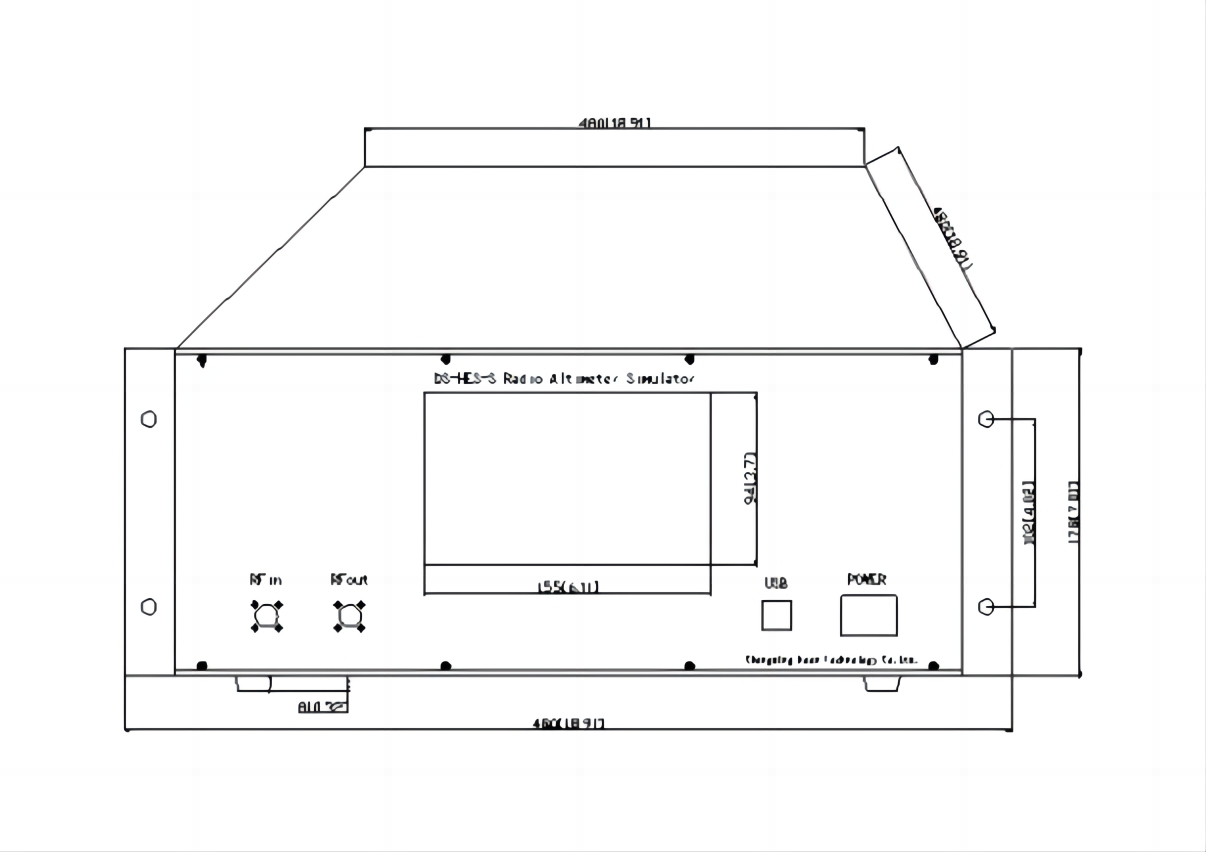

Bungkusan sareng pin (Unit: mm[inci])
Panyambung RF: SMA-K (Disesuaikeun)
Panyambung DC: DE-9PS (Disesuaikeun)
aplikasi
Tempat: Radio altimeter pikeun radar, AEW, satelit, helikopter jeung sajabana
Ukur akurasi altimeter
Ukur secsitity panalungtikan sarta tracking
Pangukuran parameter séjén
