LK-SSPD Mini-High Speed InGaAs Photodetector
- Wide Bandwidth, Kacepetan Tinggi
- Tanggung jawab anu luhur
- Incorporated Bias-T
- Input jenuh tinggi
- Hermetically disegel, SMA Panyambung
- Arus Gelap Rendah, rasio sinyal-ka-noise anu luhur.
- Faktor Bentuk Leutik.
Panjelasan Produk
LK-SSPD photodetector-speed tinggi direkayasa pikeun nampung aplikasi digital sarta analog. Modul ieu dilengkepan ku photodiode PIN InGaAs anu gaduh réspon panjang gelombang ti 1000 dugi ka 1650 nm, sareng alat éléktronik anu cocog.
LK-SSPD sanggup nawiskeun rubakpita 20 GHz. Éta fungsina sareng catu daya +5 V sareng cocog sareng serat mode tunggal 9 / 125 μm standar pikeun input. Kaluaran RF ngagunakeun konektor anu cocog sareng SMP anu cocog sareng impedansi sareng 50 ohm.
LK-SSPD disegel sacara hermetik dina perumahan kompak sareng beuratna kirang ti 8 gram.
Spesifikasi téknis
| Has & Absolute Peunteun Maximum | ||||
|---|---|---|---|---|
| parameter | Sym. | ngetik | Peunteun | unit |
| Kisaran suhu panyimpenan | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Kisaran suhu kasus operasi | TC | 25 | -40 ～ +85 | ℃ |
| Tegangan bias | VR | +5 | +5 ～ +9 | V |
| Daya Input optik | panitik | +3 | + 10 | dBm |
| Kaduruk-kaluar kakuatan optik | PB | - | + 13 | dBm |
| Suhu solder timah | Tp | 280（10s） | 330（10s） | ℃ |
| Karakteristik Listrik / Optik (TC = 22 ± 3 ℃) | |||||
|---|---|---|---|---|---|
| parameter | Sym | Uji Kaayaan | Nilai Parameter | unit | |
| Bentang panjang gelombang | λ | - | 1000 ～ 1650 | nm | |
| Rentang Frékuénsi | - | - | Ku + Band | - | |
| Bandwidth Sinyal Leutik | f-3dB | TC = 22 ± 3 ℃ | 0.3 ～ 20 | GHz | |
| Tanggung jawab | Re | VR= + 5V, P.in = 1mW | λ = 1310 nm | ≥ 0.9 | A / W |
| λ = 1550 nm | ≥ 0.85 | ||||
| Amplitudo Flatness | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | |
| Kakuatan Optik Saturasi | Ps | VR= 5v, λ = 1550 nm AC Modulated |
+ 17 | dBm | |
| Gelap Ayeuna | Id | VR=+5v | ≤ 10 | nA | |
| Saturasi RF Kaluaran Power | Pkaluar | - | -10 | dBm | |
| Hasil Kaluaran | RL | - | 50 | Ω | |
Kurva réspon has

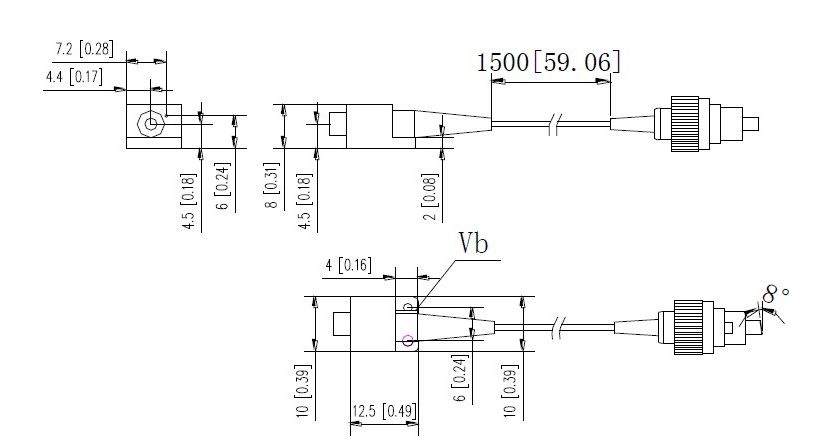

Dimensi jeung Pin (Unit: mm[inci])
Panyambung RF: SMP
susunan Sejenna
Lembar 1:
| Code | Bandwidth Analog |
| KU | 0.3 ~ 20GHz |
Lembar 2:
| Code | panyambung Tipe | nyarios |
| N | Taya Panyambung | Single-mode 9 / 125 μm serat pigtail |
| A | FC / APC | |
| P | FC / PC |
precautions
Radius bending serat teu kurang ti 20 mm pikeun nyegah serat ruksak.
Pastikeun facet gandeng serat beresih saméméh nyambungkeun ka opto-circuit.
Perlindungan ESD anu cocog diperyogikeun dina panyimpenan, transportasi sareng panggunaan.
Kabéh photodetectors baku urang bisa ngaropéa kana modul！
aplikasi
Komunikasi serat optik
Radar Émbaran Processing
Perang éléktronik
Test Sinyal-speed tinggi sarta Pangukuran
Kaamanan jeung Panjagaan
