LK-NY15T UWB langsung modulated pamancar
- Laju Luhur Langsung Modulated DFB Laser
- Ultra-lebar (leuwih hade tinimbang 18GHz)
- Kontrol Daya Optik Otomatis
- Suhu operasi: （-40℃～70℃）
- Panjang gelombang 1550nm
- ratio suprési mode samping alus teuing
- Kacida terpadu, bungkusan modul
- Luhur-Dinamis-Range
- Kakuatan kaluaran tinggi
Panjelasan Produk
LK-NY15T Transmitter utamana diwangun ku sababaraha komponén konci, kaasup-speed tinggi langsung dimodulasi Eupan Balik disebarkeun (DFB) laser, sirkuit pikeun kontrol kakuatan optik otomatis, sirkuit pikeun kontrol suhu otomatis, tegangan-stabilizing sirkuit konversi, sarta monitoring sarta indikasi circuit. .
Pamancar ieu beroperasi dina panjang gelombang 1550nm sareng gaduh rubakpita modulasi anu ngaleuwihan 18GHz, kalayan kakuatan kaluaran tiasa ngahontal dugi ka 10mW, bari ngajaga panjang gelombang kaluaran anu stabil. Hal ieu Powered by hiji catu daya positif tunggal, nu ensures operasi stabil dina rentang tegangan ti +7V nepi ka +36V.
Salaku tambahan, LK-NY15T Transmitter dilengkepan fungsi anu nunjukkeun status normal tina catu daya sareng kaluaran kakuatan optik, nyayogikeun pangguna eupan balik operasional anu intuitif.
Spesifikasi téknis
Ratings Maksimum Leres
| parameter | simbul | Mnt. | Goréng. | Max. | unit |
| suhu Storage | TSTG | -55 | + 25 | + 85 | ℃ |
| hawa operasi | TC | -40 | + 25 | + 70 | ℃ |
| kakuatan input RF1 | Pin | - | + 10 | + 20 | dBm |
| Voltaseu | Vin | +7 | + 12 | + 36 | V |
(1) Mode kerja gelombang kontinyu (CW).
Spésifikasi Optik sareng Listrik (TC = 22±3 ℃)
| parameter | simbul | Kaayaan | Mnt. | Goréng. | Max. | unit |
| panjang gelombang | λ | - | - | 1550 | - | nm |
| Frékuénsi (3dB) | f3dB | Band X | 0.1 | - | 12 | GHz |
| Ku band | 1 | - | 18 | |||
| kakuatan kaluaran lampu | P | - | 5 | 10 | - | mW |
| Noise Inténsitas relatif | rhine | - | - | - | -155 | dBc/Hz |
| Karugian mulang (VSWR) | VSWR | Band X | - | - | 2 | - |
| Ku band | - | - | 2.2 | |||
| Input 1 dB Komprési | - | - | + 13 | + 15 | - | dBm |
Catu Daya (TC = 22±3 ℃)
| parameter | Mnt. | Goréng. | Max. | unit |
| Voltaseu | +7 | + 12 | + 36 | V |
| ayeuna(2) | 0.07 | 0.1 | 1 | A |
(2) Kaayaan uji: Vin = + 12V.
● Kurva réspon has

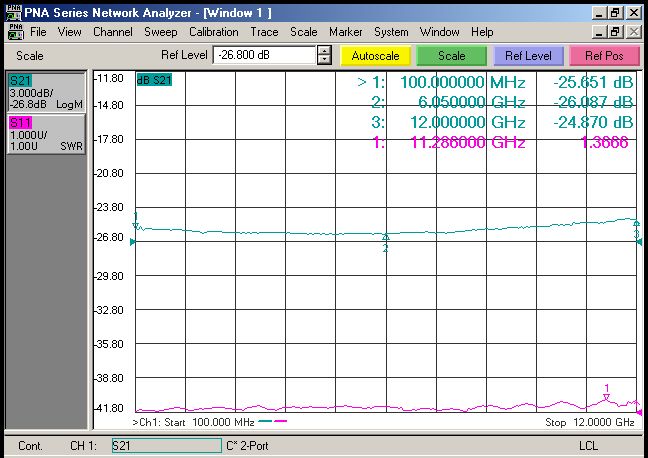

Gambar 1 LK-NY15T-X Transmitter Kurva réspon has
Gambar 2 LK-NY15T-Ku Pamancar Kurva réspon has
● Spektrogram has
Gambar 3 LK-NY15T pamancar spéktrogram has
● Unit Diménsi: mm[inci]
angka 4 LK-NY15T Pamancar Dimensi
Panyambung RF: SMA
Panyambung kakuatan: J30J-9-ZKP
● Pin Of Power Supply
| parameter | gambaran | ||||||||
| panitik | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Voltaseu | + 12V | NC | GND | NC | |||||
● Sejenna order
Lembar 1:
| simbul | gambaran |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ~ 18 GHz |
Lambaran 2
| simbul | panyambung Tipe | gambaran |
| N | ngaropéa | ngaropéa |
| A | FC / APC | Serat SM standar 9/125μm |
| P | FC / PC | Serat SM standar 9/125μm |
aplikasi
Antena & Radar
Sistim countermeasure éléktronik
Pangiriman link RF analog
Broadband Wireless Komunikasi
Base station komunikasi mobile
