LK-D-SS-12-T Runtuyan garis tunda optik & simulator optik
- Bandwidth ka 12GHz
- Kisaran dinamis tinggi
- Aplikasi suhu lega
- réspon amplitudo low
- Telat waktos ngaropéa
Panjelasan Produk
Ngandelkeun téhnologi photonics gelombang mikro, LK-D-SS-12-T runtuyan garis tunda optik sarta simulators optik nyadiakeun kinerja alus teuing jeung loba dipaké dina nguji radar, pamrosésan sinyal, anteneu Asép Sunandar Sunarya phased, simulasi anteneu sarta nguji fase noise. Alat-alat éta tiasa beroperasi sacara éfisién dina sadaya pita frékuénsi L / S / C / X kalayan leungitna sisipan anu rendah, rentang dinamis anu luhur, isolasi éléktromagnétik anu kuat, sareng kamampuan pikeun nanganan sinyal transmisi tripel anu teu kaukur. Fitur ieu ngajantenkeun idéal pikeun ngolah sinyal optik sareng gelombang mikro-precision tinggi.
Spesifikasi téknis
Eléktro / Karakteristik optik
| parameter | Nilai Parameter | unit | nyarios | ||
| min | Has | Max | |||
| Range frékuénsi | 1 | - | 12 | GHz | |
| Amplitudo Flatness | - | ± 2 | ± 2.5 | dB | |
| waktos tunda | 0.01 | - | 150 | us | ngaropéa |
| Akurasi reureuh | -5‰ | - | +5‰ | - | |
| Insertion Loss | 0 | 20 | 30 | dB | ngaropéa |
| Input VSWR | - | 1.8 | 2 | - | |
| Kaluaran VSWR | - | 1.8 | 2 | - | |
| impedansi | - | 50 | - | Ω | |
| Input 1 dB Komprési | - | + 13 | + 17 | dBm | |
| Rasio Panolakan Sinyal Palsu | 60 | - | - | dBc | |
| Sosok noise | - | 45 | 55 | dB | 5 urang, 25 ℃ |
| Operasi Suhu | -55 | - | + 85 | ℃ | Tempo pesenan Émbaran |
| Suhu Storage | -55 | - | + 85 | ℃ | |
| Relatip Reureuh vs Suhu | - | - | 7 | ppm / ℃ | |
| Leungitna sisipan vs Suhu | - | 2 | 4 | % / ℃ | |
Panyambung Pedaran & Power Supply
| panitik | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| Voltaseu | NC | GND | + 12V | NC |
| Rating Ayeuna | - | - | 0.3 | - |
| Max Wayah | 1 |
Kurva réspon has (25 ℃)

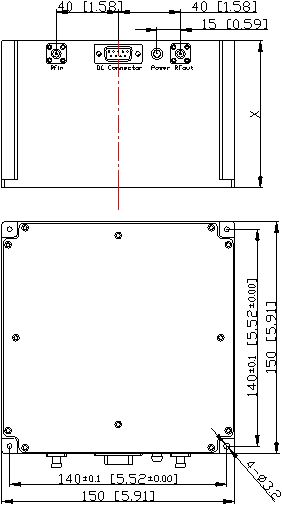

Dimensi jeung Pin (Unit: mm[inci])
Panyambung RF: SMA-K (Disesuaikeun)
Panyambung DC: DE-9PS (Disesuaikeun)
| Jenis produk | LK-D-SS-12-TG | nyarios | |||||
| Tunda waktos (urang) | 8 | 20 | 35 | 50 | 60 | 80 | standar |
| X (mm) | 37 | 50 | 65 | 80 | 90 | 110 | |
| Jenis produk | LK-D-SS-12-TP | nyarios | |||||
| Waktu Tunda (urang) | 8 | 35 | 60 | 80 | 110 | 150 | padet |
| X (mm) | 20 | 45 | 55 | 65 | 78 | 95 | |
susunan Sejenna
| Jenis produk | bungkusan | Tingkat Kualitas | Operasi Suhu | Suhu Storage |
| LK-D-SS-12-TGI | standar | Kelas industri | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-12-TGM | Kelas sedeng | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-12-TGS | Kelas husus | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-12-TPI | padet | Kelas industri | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-12-TPM | Kelas sedeng | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-12-TPS | Kelas husus | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
nyarios: 1. T nyaéta maksimum garis reureuh anu unit nyaéta microsecond(urang).
aplikasi
Radar nguji / calibration
Pamrosésan sinyal
perang éléktronik
Asép Sunandar Sunarya anteneu phased
simulasi anteneu
