LK-AMPD-D High Speed Amplified Microwave InGaAs Photodetector
- Speed High, Bandwidth Lebar
- Incorporated Bias-T
- O / E Hybrid Terpadu
- Gain High, Low Noise, Broadband
- Hermetically disegel, SMA Panyambung
- Arus Gelap Rendah, rasio sinyal-ka-noise anu luhur.
- Faktor Bentuk Leutik.
Panjelasan Produk
LK-AMPD-D mangrupikeun gabungan komponén optik sareng éléktronik, gaduh spéktrum lebar fotodioda InGaAs sareng panguat sora minimal. Fotodioda PIN InGaAs gaduh rentang sensitipitas ti 1000 dugi ka 1650nm. Panguat sora rendah gaduh gain RF 30dB.
LK-AMPD-D sanggup ngirimkeun rubakpita boh 12GHz atanapi 20GHz. Alat ieu berpungsi sareng catu daya +9V. Hal ieu dirarancang pikeun digawe sareng serat single-mode 9/125μm standar salaku input. Kaluaran RF gaduh konektor tipe SMA anu cocog sareng impedansi sareng 50 ohm.
LK-AMPD-D disegel dina cara nu nyegah asupna Uap jeung rereged séjén, sarta ngabogaan beurat kirang ti 23 gram. Disertipikasi pikeun nyumponan sarat Watesan Zat Berbahaya (RoHS) Directive 2.0.
Spesifikasi téknis
| Has & Absolute Peunteun Maximum | ||||
|---|---|---|---|---|
| parameter | Sym. | ngetik | Peunteun | unit |
| Kisaran suhu panyimpenan | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Kisaran suhu kasus operasi | TC | 25 | -40 ～ +85 | ℃ |
| Tegangan bias | VR | +9 | +9 ～ +12 | V |
| Daya Input optik | panitik | 0 | + 10 | dBm |
| Kaduruk-kaluar kakuatan optik | PB | - | + 13 | dBm |
| Suhu solder timah | Tp | 280（10s） | 330（10s） | ℃ |
| Karakteristik Listrik / Optik (TC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| parameter | Sym | Uji Kaayaan | Nilai Parameter | unit | ||
| Bentang panjang gelombang | λ | - | 1000 ～ 1650 | nm | ||
| Rentang Frékuénsi | - | - | X - Band | Ku - Band | - | |
| Bandwidth Sinyal Leutik | f-3dB | TC = 22 ± 3 ℃ | 0. 3 ~ 12 | 2 nepi ka 20 | GHz | |
| Tanggung jawab | Re | VR =+9V, Pin = 10mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Amplitudo Flatness | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Kakuatan Optik Saturasi | Ps | VR = +9 V, λ = 1550 nm AC Modulated | + 10 | dBm | ||
| Keuntungan Sinyal RF | G | - | 30 ± 1 | dB | ||
| Saturasi RF Kaluaran Power | Pkaluar | - | + 10 | dBm | ||
| Kaluaran VSWR | VSWR | - | ≤ 2 | - | ||
| Hasil Kaluaran | RL | - | 50 | Ω | ||
●Kurva réspon has
( Buah ara . 1 X- Band Photodetector Frékuénsi Tanggapan)
( Buah ara . 2 Ku - Réspon Frékuénsi Photodetector Band）

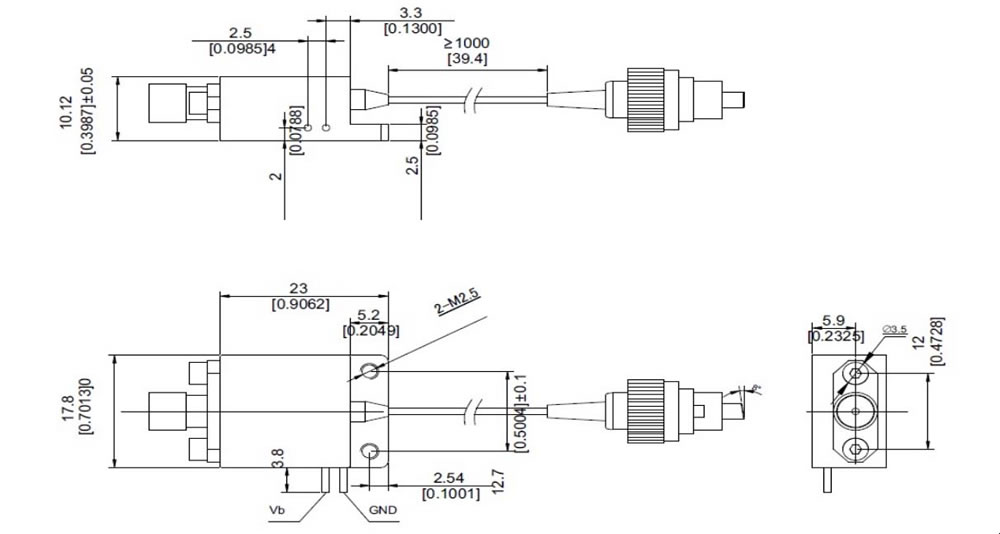

●Dimensi jeung Pin (Unit: mm[inci])
Panyambung RF: SMA
●susunan Sejenna
Lembar 1:
| Code | Keuntungan Sinyal RF | nyarios |
| D | 30 dB | has & Frékuénsi puseur |
Lembar 2:
| Code | Bandwidth Analog |
| X | 0. 3 ～ 12 GHz |
| Ku | 2 ~ 20 GHz |
Lembar 3:
| Code | panyambung Tipe | nyarios |
| N | Taya Panyambung | Single-mode 9 / 125 μm serat pigtail |
| A | FC / APC | |
| P | FC / PC |
●precautions
Radius bending serat teu kirang ti 20 mm pikeun Ngahindarkeun serat ruksak.
Pastikeun facet gandeng serat beresih sateuacan nyambungkeun ka opto-circuit.
Perlindungan ESD anu cocog diperyogikeun dina panyimpenan, transportasi sareng panggunaan.

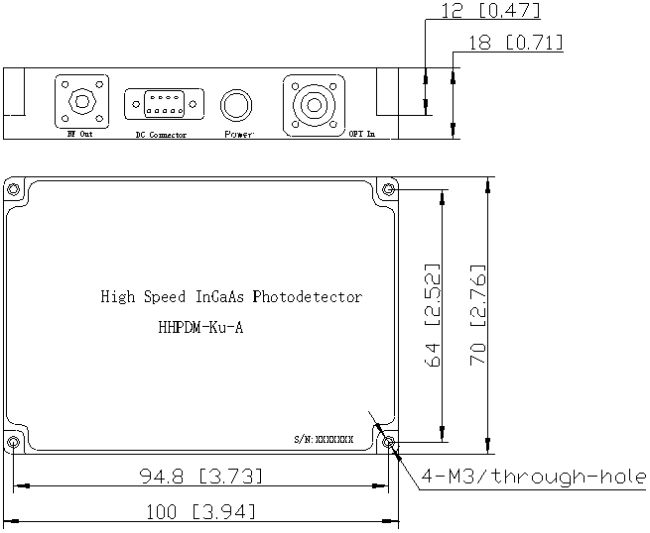

Kabéh photodetectors baku urang bisa ngaropéa kana modul！
aplikasi
Radar Émbaran Processing
Perang éléktronik
Pangukuran anteneu
Komunikasi serat optik
Kaamanan jeung Panjagaan
