LK-HHPD High Speed InGaAs Photodetector
- Wide Bandwidth, Kacepetan Tinggi
- Tanggung jawab anu luhur
- Incorporated Bias-T
- Input jenuh tinggi
- Hermetically disegel, SMA Panyambung
- Arus Gelap Rendah, rasio sinyal-ka-noise anu luhur.
- Faktor Bentuk Leutik.
Panjelasan Produk
LK-HHPD mangrupakeun modul detektor-speed tinggi cocog pikeun aplikasi digital sarta analog, featuring hiji InGaAs PIN photodiode nu nyertakeun panjang gelombang ti 1250 nepi ka 1650 nm. Ieu nawiskeun bandwidth 12 GHz atanapi 18 GHz sareng dijalankeun dina kakuatan + 5V. modul nu kompatibel jeung standar single-mode 9 / 125μm serat sarta ngabogaan konektor SMA pikeun kaluaran RF kalawan 50 ohm cocok impedansi.
LK-HHPD cocog pikeun aplikasi tinggi-data-rate, mangka hermetically disegel ngajaga ngalawan faktor lingkungan, mastikeun reliabilitas jeung umur panjang. Mibanda desain lightweight, kalayan massa kirang ti 23 gram, nu mangpaat pikeun aplikasi portabel atawa spasi-konstrain. Modul ieu disertipikasi saluyu sareng Restriction of Hazardous Substances (RoHS) Directive 2.0, nunjukkeun patuh kana standar lingkungan sareng kaamanan.
Spesifikasi téknis
| Has & Absolute Peunteun Maximum | ||||
|---|---|---|---|---|
| parameter | Sym. | ngetik | Peunteun | unit |
| Kisaran suhu panyimpenan | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Kisaran suhu kasus operasi | TC | 25 | -40 ～ +85 | ℃ |
| Tegangan bias | VR | 5 | +4.75 ～ +5.25 | V |
| Daya Input optik | panitik | 0 | + 13 | dBm |
| Kaduruk-kaluar kakuatan optik | PB | - | + 16 | dBm |
| Suhu solder timah | Tp | 280（10s） | 330（10s） | ℃ |
| Karakteristik Listrik / Optik (TC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| parameter | Sym | Uji Kaayaan | Nilai Parameter | unit | ||
| Bentang panjang gelombang | λ | - | 1000 nepi ka 1650 | nm | ||
| Rentang Frékuénsi | - | - | X - Band | Ku - Band | - | |
| Bandwidth Sinyal Leutik | f-3dB | TC = 22 ± 3 ℃ | 0.3 ～ 12 | 0.8 ～ 18 | GHz | |
| Tanggung jawab | Re | VR =+5 V, Pin = 10mW | λ = 1310 nm | ≥ 0.75 | ≥ 0.75 | A / W |
| λ = 1550 nm | ≥ 0.7 | ≥ 0.7 | ||||
| Kaluaran VSWR | VSWR | - | ≤ 2 | ≤ 2.2 | - | |
| Amplitudo Flatness | A | TC =-45～+85 ℃ | ≤ ±1.5 | dB | ||
| Kakuatan Optik Saturasi | Ps | VR =+5 V, λ = 1550 nm AC Modulated |
13 | dBm | ||
| Saturasi RF Kaluaran Power | Pkaluar | - | -10 | dBm | ||
| Gelap Ayeuna | Id | VR = 5 V | ≤ 10 | nA | ||
| Hasil Kaluaran | RL | - | 50 | Ω | ||
● Kurva Responsivity has

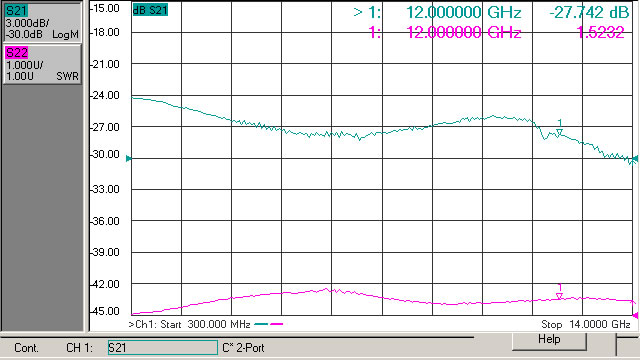

（ Gbr. 1 X - Réspon Frékuénsi Photodetector Pita）

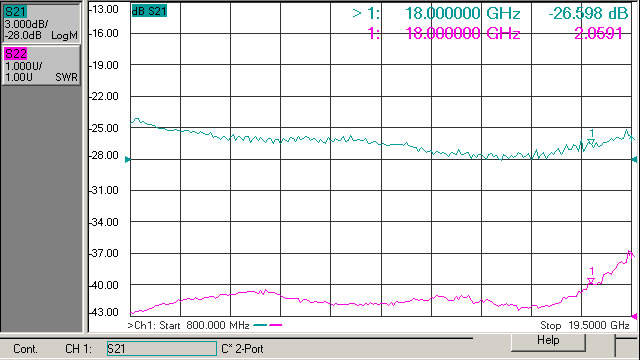

（ Gbr. 2 Ku - Réspon Frékuénsi Photodetector Pita）

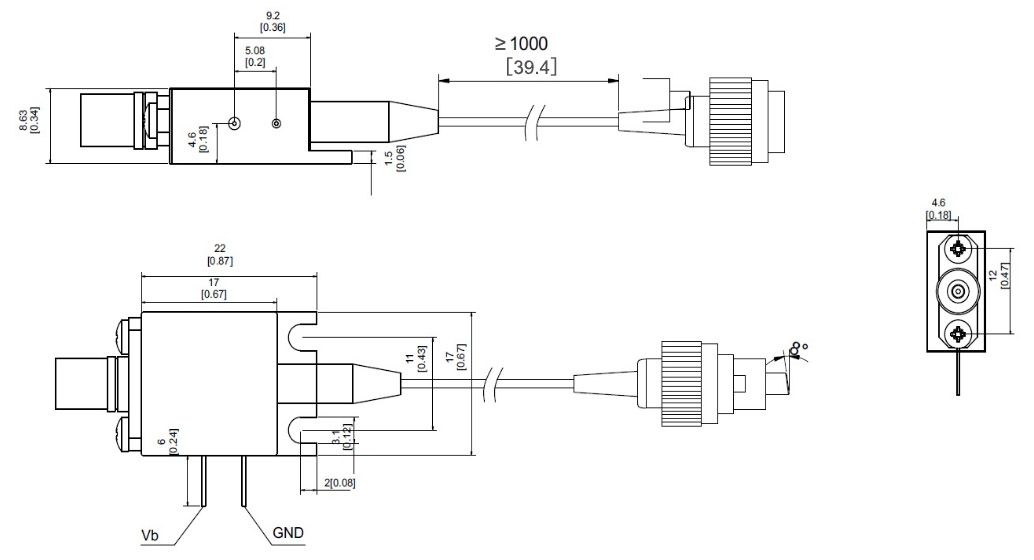

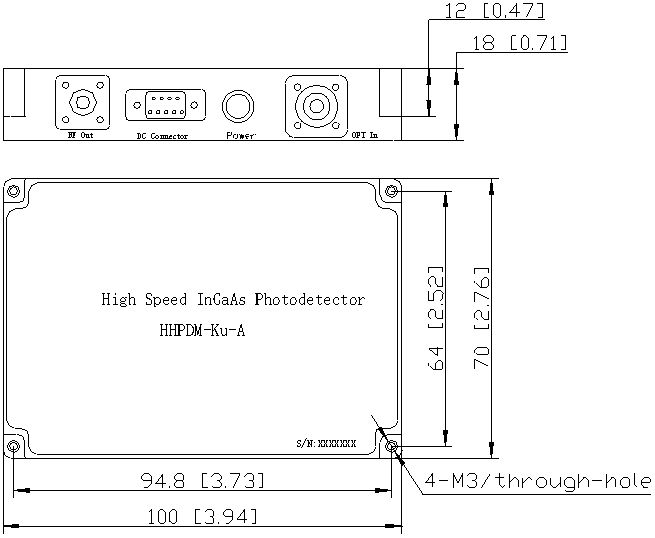

● Dimensi jeung Pin (Unit: inci)
Panyambung RF: Panyambung SMA
●susunan Sejenna
Lembar 1:
| Code | Bandwidth Analog |
| X | 0.3 ~ 12 GHz |
| Ku | 0.8 ～ 18 GHz |
Lembar 2:
| Code | panyambung Tipe | nyarios |
| N | Taya Panyambung | Single-mode 9 / 125 μm serat pigtail |
| A | FC / APC |
● Pancegahan
Radius bending serat teu kirang ti 20mm pikeun Ngahindarkeun serat ruksak.
Pastikeun facet gandeng serat beresih saméméh nyambungkeun ka opto-circuit.
Perlindungan ESD anu cocog diperyogikeun dina panyimpenan, transportasi sareng panggunaan.
Kabéh photodetectors baku urang bisa ngaropéa kana modul！
aplikasi
Komunikasi serat optik
Radar Émbaran Processing
Perang éléktronik
Test Sinyal-speed tinggi sarta Pangukuran
Kaamanan jeung Panjagaan
